IV曲線測試儀通過改變太陽能電池板的負載獲取伏安特性曲線，電壓測試達400V、電流達20A，可測1000W光伏組件。儀器同步監測電池板溫度和太陽輻照度，輸出開路電壓、短路電流和最大功率等參數。

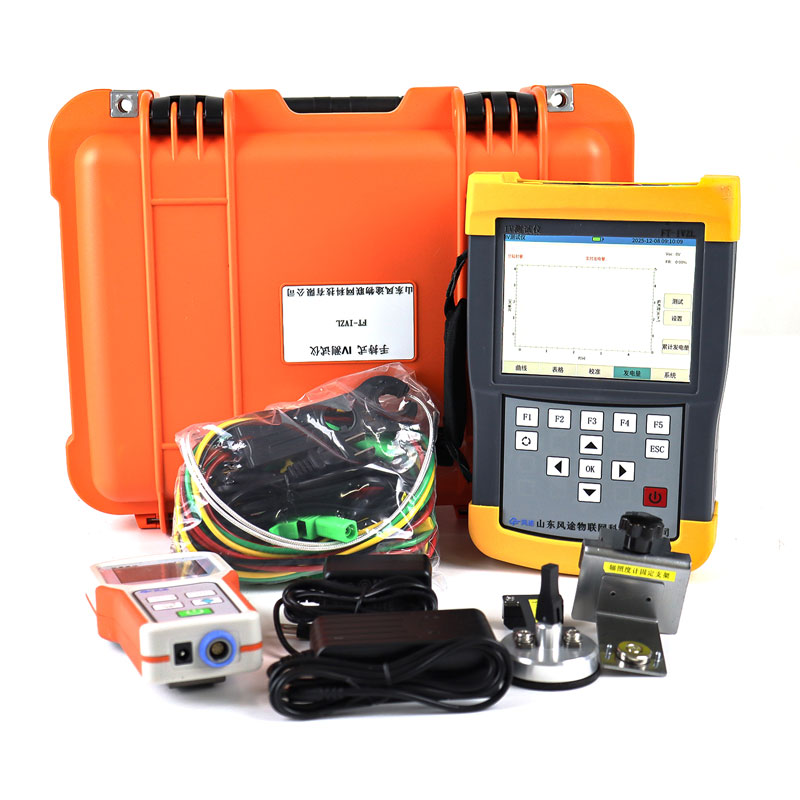

IV曲線測試儀是一種專門用于測量光伏組件電流-電壓特性的分析設備，在光伏產業的質量檢測和運維工作中發揮著基礎性作用。該儀器主要通過改變太陽能電池板的負載來獲取完整的IV特性曲線。根據具體的電路設計，測試儀可以采用動態電容充電方法，將電容作為可變負載接入光伏陣列的輸出端，在充電過程中連續采樣電壓和電流數據；也可以使用內置的電子負載模塊，通過可調電壓源依次改變電池的工作電壓，記錄不同電壓下的電流變化。這兩種方式最終都能繪制出一條完整的IV曲線，從而評估光伏組件的性能狀態。

在技術參數方面，該測試儀的電壓測試范圍可達400V，電流測試能力可達20A，能夠對最高1000W的光伏組件進行完整的性能評估。儀器可測量的核心參數包括開路電壓、短路電流、最大功率、最大功率點電壓和電流、填充因子等。其中開路電壓是光伏組件在無負載情況下的輸出電壓，短路電流是組件在短路狀態下的輸出電流，最大功率點則對應組件的峰值輸出工況。填充因子用于衡量IV曲線的方正程度，計算公式為最大功率除以開路電壓與短路電流的乘積，數值越高說明組件的輸出質量越好。

IV曲線測試儀還集成了環境監測模塊，具備電池板溫度檢測和太陽輻照度檢測功能。溫度傳感器貼合在光伏組件背板表面，實時采集組件工作溫度，輻照度傳感器測量當前光照強度。這兩項環境數據對于測試結果的標準化修正至關重要。儀器按照標準測試條件的參數（輻照度1000W/m2、電池溫度25℃），將現場測量數據自動換算為標準條件下的等效值，確保不同時間、不同地點的測試結果具有可比性。

在光伏電站實際應用中，IV曲線測試儀可以快速診斷光伏組件的常見問題。運維人員通過分析IV曲線的形狀變化，能夠判斷組件是否存在功率衰減、陰影遮擋、隱裂、熱斑效應、旁路二極管故障或連接線路老化等異常情況。通過實測曲線與制造商標稱參數進行對比，可以準確評估組件的當前性能水平，發現潛在的故障隱患。該設備操作簡便、攜帶方便，適用于光伏電站驗收、運維巡檢、質量檢測及科研實驗等多種場景，為光伏系統的高效運行提供了可靠的技術保障。
