平板式電能質量測試儀專為光伏并網配電、工礦配電及低壓電網研發，具備4個電壓和4個電流通道同步測量功能，可檢測2至64次諧波、閃變及三相不平衡等關鍵指標。

平板式電能質量測試儀是專門用于檢測電網中發生波形畸變、諧波含量、三相不平衡等電能質量問題的高精度測試儀器。該設備同時具備電參量測試和矢量分析的功能，可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。在光伏電站并網檢測場景中，該設備可實時監測逆變器輸出端的電壓諧波、閃變等參數，確保并網電能符合國家標準。

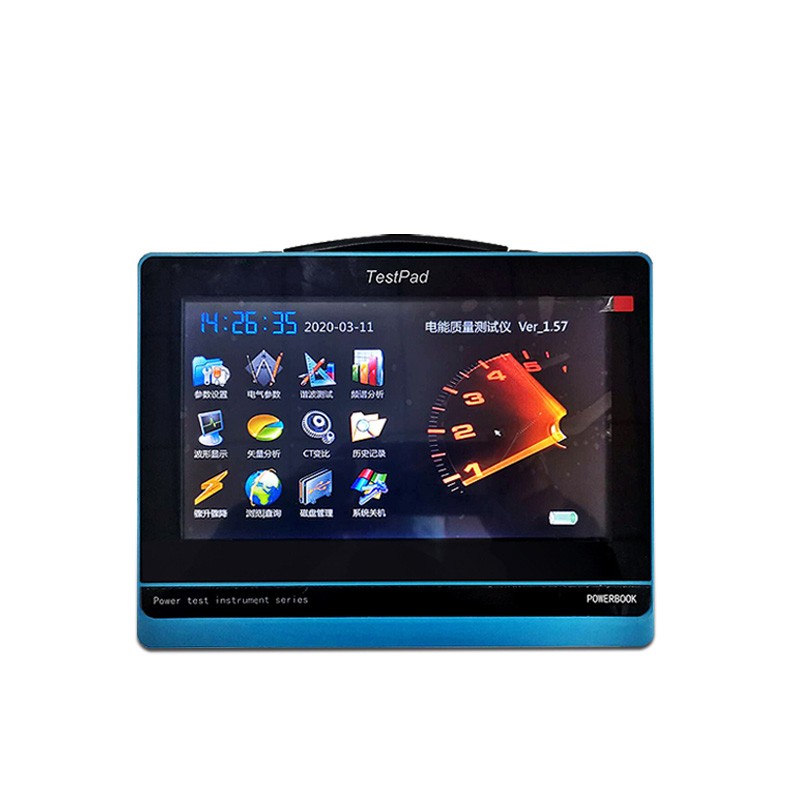

該測試儀以平板形態為核心突破，機身輕薄便攜，重量通常不足2公斤。工作人員可單手攜帶至變電站、工廠車間、新能源電站等各類場景，無需依賴固定測試臺，極大提升了現場作業的靈活性。設備配備大尺寸彩色液晶觸控屏，操作方式與平板電腦和智能手機近似，簡便易學。

在測量能力方面，平板式電能質量測試儀采用多通道同步采樣技術。4個電壓通道和4個電流通道可同時進行測量，電壓測量范圍覆蓋0至900V，頻率測量范圍為42.5Hz至69Hz，能夠對50Hz和60Hz電力系統進行測量。電壓有效值精度≤0.1%，電流有效值偏差≤0.3%，相角誤差≤0.1°。

平板式電能質量測試儀可測量2至64次的電壓諧波和電流諧波含量，以及總諧波畸變率。在閃變測量方面，支持短時閃變（PST）和長時閃變（PLT）的測量。三相不平衡度分析功能涵蓋正序、負序、零序電壓和電流的測量。設備內置高性能鋰離子電池，在無外接電源的情況下可持續工作8至10小時以上。工作溫度范圍為-20℃至50℃，可適應多種現場環境。設備整機尺寸為280mm×210mm×58mm，重量約2kg，便于攜帶和現場布設。
